原竹建筑连接节点方式
1.螺丝连接节点方式:

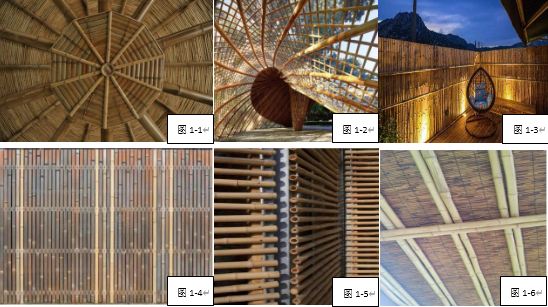

图1-1:屋顶竹片与檩条螺丝固定;
图1-2:异形菱形网格与竹骨架螺丝固定;
图1-3:竹条装饰螺丝固定;
图1-4:竹片与竹骨架螺丝固定;
图1-5:圆竹与木龙骨螺丝固定;
图1-6:双排屋顶檩条螺丝固定。
螺丝连接是竹结构中最为常用的连接方式,适用于直径较小的装饰圆竹材或装饰竹片、屋顶结构连接,一般使用自攻螺丝最多。
2.螺栓连接节点方式
图2-1:竹桥组合柱、组合梁螺栓固定;
图2-2:花架组合柱、组合梁螺栓固定;
图2-3:柱、梁螺栓固定;
图2-4:柱与梁螺栓拉杆固定;
图2-5:组合柱螺栓固定;
图2-6:组合立柱螺栓固定;
图2-7:竹梁螺栓连接,混泥土灌芯。
螺栓连接:螺栓固定是原竹节点中最常用的连接方式,也常作为辅助手段和其他方式相结合(如麻绳)。螺栓连接一般通过预先对竹材进行打孔,再直接以螺栓、螺帽、垫片等作为连接件相连,螺栓连接可以完成竹子之间的平行连接;在竹与竹的垂直连接节点中,除螺栓外还要依靠预埋件辅助。螺栓连接方式操作简单,适用性广,既美观又牢靠。
3.金属连接节点方式

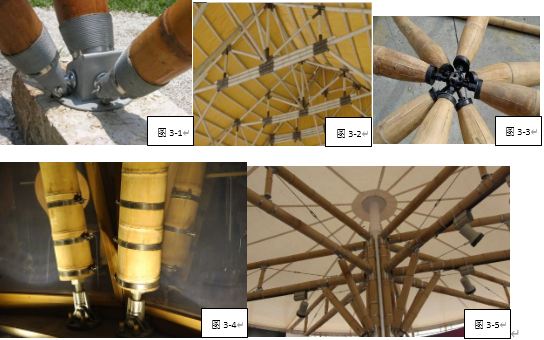

图3-1:金属柱脚多向连接,角度可调节,通过预埋钢板、预埋锚栓与基础固定;
图3-2:竹横梁、竹桁架通过钢管连接;
图3-3:金属螺栓球连接,竹结构开锥形口,内部设螺栓拉杆,混凝土灌芯;
图3-4:金属柱脚坚向连接,角度可调节;
图3-5:竹柱与竹梁之间金属件连接。
钢构件装配式节点是通过螺栓、钢筋挂钩、卡扣、金属箍等将竹子连接成整体而形成的,并通过钢构件节点把荷载传递给基础连接方式,为保证节点的刚度和稳定性,便于钢构件的连接,通常会在构件节点范围所在的原竹空腔内部进行水泥砂浆的灌注填充,这种方式弥补了竹子在受力、长度等方面的不足,增大了竹结构建筑跨度。
钢构件装配式节点可以分为以下三种:
- 平接节点 各根竹子的轴线不在同一平面内,锚栓、螺帽、金属热圈、橡胶垫片等配合紧固,同时可以在接点设置金属箍以加固竹子。
- 搭接节点 各根竹子的轴线不在同一平面内,锚栓、螺帽、垫圈等配合紧固,在两节点之间设钢构件拉杆。
- 原竹与混凝土柱节点 锚栓一端固定在混凝土柱上,另一端通过支撑原竹一端的金属杯口直插竹子空腔内并用水泥砂浆灌注。钢构件装配式节点连接牢固,装拆较为方便,部分构件可循环使用,同时能防虫、抗水、抗劈裂。
- 套筒连接 套筒法是通过利用圆筒形金属预制对竹材进行嵌套的连接方式,套筒可分为外套和内嵌两种方式,在螺栓的辅助下可用于竹材之间长度的连接,多方向连接以及角度的转折。套筒连接法还可以应用于竹与基础或竹材梁与柱之间的连接。由于套筒连接件对竹材尺寸有较高的要求,其构造方式仍有很大的改良余地。
- 金属箍连接 在竹材之间的连接方式中,可以采用金属箍与螺栓结合的方式,代替原始的捆绑连接法,正8字或双8字金属箍可以将2根或4根竹竿捆绑在一起,实现竹材的平行或成组捆绑,变形8字金属箍可用于连接相互垂直或交叉的竹构件,例如屋架与檩条之间的连接,U型金属箍帽可以用于竹材和板材间的固定,能有效防止竹竿活动,可用于檩条与屋面板之间的连接。
钢构件通过预埋钢板、预埋锚栓等与钢筋混凝土结构连接在一起,使原竹结构建筑体在防风抗震方面更加坚固。
金属预制件连接:利用金属预制件的连接方式是将原竹结构与钢结构节点的完美结合,不仅加强了节点的刚度,还在一定程度上加大了构造的灵活度,提高了建筑形态上的可能性。
4.竹钉连接节点方式
图4-1:竹销钉三种连接方式;
图4-2:竹结构组合梁竹销钉连接;
图4-3:竹柱与竹梁开企口,竹销钉加固连接。
竹钉连接方式常用于竹结构加固连接,起辅助固定作用,其成本低,制作和使用方便、快捷。
5.麻绳捆绑节点方式

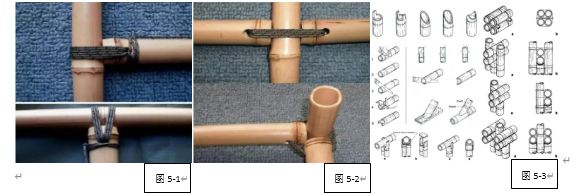

图5-1:麻绳捆绑方式1
图5-2:麻绳捆绑方式2
图5-3:麻绳捆绑方式3
捆绑连接法是最常见的连接方法,用传统自然植物连接,如椰子的纤维、棕榈叶、树的内皮和竹藤等。现在比较常用的是用棕绳连接(颜色可选)、铁丝等。棕绳只承受拉力,不存在压力和剪切力,一般也不用考虑绳的自重。有些棕绳在使用前经过油浸,具有一定的韧性和力度。
- 棕绳在使用过程当中,由于日晒雨淋及温度变化,宣传词空运 出现松散、断股和腐烂的现像。
- 棕绳荷载能力有限,而且在捆绑中若棕绳内部受力不均,则会导致节点的整体荷载能力下降,甚至会出现突然断裂等破坏现象,通常沉重结构内部配合防锈螺栓连接,使结构更加牢固,稳定,安全。
- 结语
现代原竹结构建筑采用原始形态的竹子为主要建筑材料,在建筑过程中结合钢、铁等连接构件,对传统竹结构建筑的构造节点进行改良。传统的竹建筑构造节点一般采用榫卯、捆扎、搭接等简单联结方式,而现代原竹结构则发展了螺栓、套筒、槽口等方式。与传统竹结构建筑相比,具有建筑形式丰富多变,建筑细部精致、结构更加牢固耐用、平面功能更加灵活合理等优点。
