原竹建筑连接节点(三)

作者:admin 发布时间:2021-04-26 浏览次数:5,186次

原竹建筑连接节点金属件连接方式



(图3-1)



(图3-2)



(图3-3)

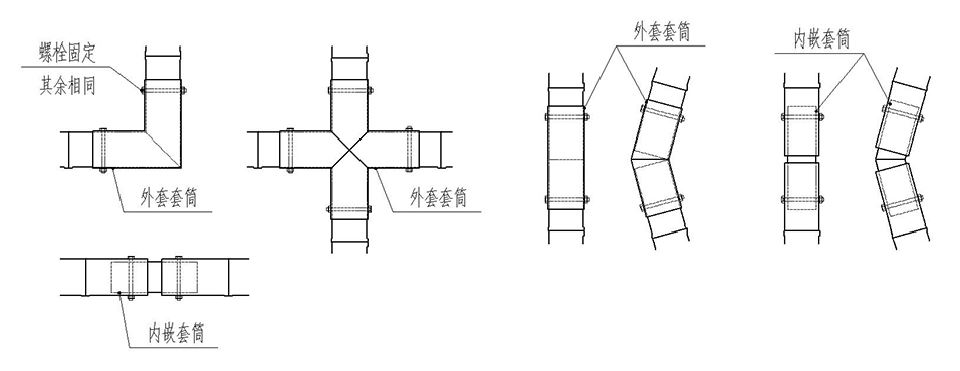

图3-1:套筒连接节点;

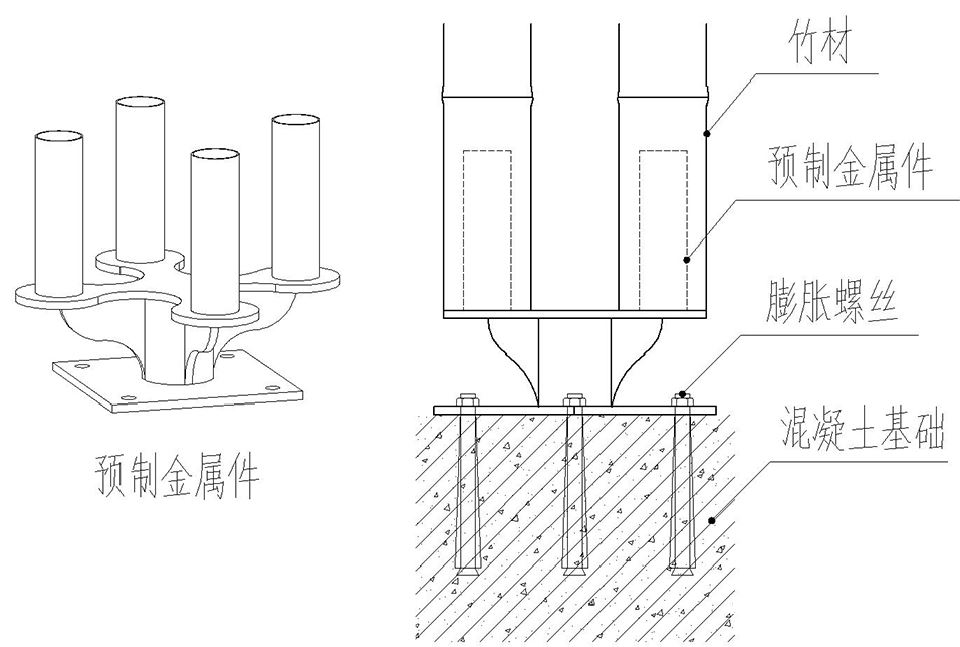

图3-2:竹材与金属件连接节点;

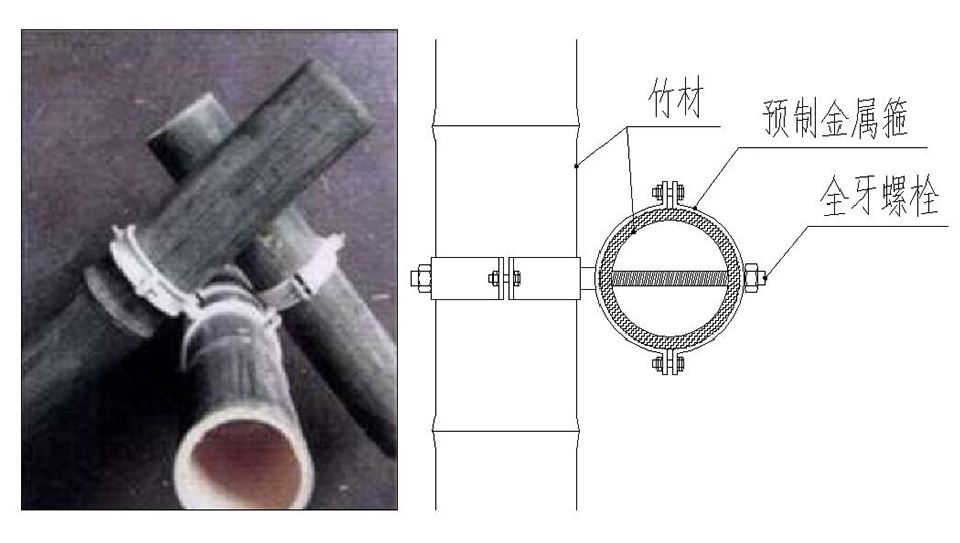

图3-3:金属箍连接节点。

钢构件装配式节点是通过螺栓、钢筋挂钩、卡扣、金属箍等将竹子连接成整体而形成的,并通过钢构件节点把荷载传递给基础连接方式,为保证节点的刚度和稳定性,便于钢构件的连接,通常会在构件节点范围所在的原竹空腔内部进行水泥砂浆的灌注填充,这种方式弥补了竹子在受力、长度等方面的不足,增大了竹结构建筑跨度。

钢构件装配式节点可以分为以下三种:

  • 平接节点 各根竹子的轴线不在同一平面内,锚栓、螺帽、金属热圈、橡胶垫片等配合紧固,同时可以在接点设置金属箍以加固竹子。
  • 搭接节点 各根竹子的轴线不在同一平面内,锚栓、螺帽、垫圈等配合紧固,在两节点之间设钢构件拉杆。
  • 原竹与混凝土柱节点 锚栓一端固定在混凝土柱上,另一端通过支撑原竹一端的金属杯口直插竹子空腔内并用水泥砂浆灌注。钢构件装配式节点连接牢固,装拆较为方便,部分构件可循环使用,同时能防虫、抗水、抗劈裂。
  • 套筒连接 套筒法是通过利用圆筒形金属预制对竹材进行嵌套的连接方式,套筒可分为外套和内嵌两种方式,在螺栓的辅助下可用于竹材之间长度的连接,多方向连接以及角度的转折。套筒连接法还可以应用于竹与基础或竹材梁与柱之间的连接。由于套筒连接件对竹材尺寸有较高的要求,其构造方式仍有很大的改良余地。
  • 金属箍连接 在竹材之间的连接方式中,可以采用金属箍与螺栓结合的方式,代替原始的捆绑连接法,正8字或双8字金属箍可以将2根或4根竹竿捆绑在一起,实现竹材的平行或成组捆绑,变形8字金属箍可用于连接相互垂直或交叉的竹构件,例如屋架与檩条之间的连接,U型金属箍帽可以用于竹材和板材间的固定,能有效防止竹竿活动,可用于檩条与屋面板之间的连接。

钢构件通过预埋钢板、预埋锚栓等与钢筋混凝土结构连接在一起,使原竹结构建筑体在防风抗震方面更加坚固。

金属预制件连接:利用金属预制件的连接方式是将原竹结构与钢结构节点的完美结合,不仅加强了节点的刚度,还在一定程度上加大了构造的灵活度,提高了建筑形态上的可能性。
