圆竹结构建筑技术规程- 11-保温节能和通风空调设计

作者:admin 发布时间:2022-08-05 浏览次数:457次

11.1 采暧、通风和空气调节设计

11.1.1 竹建筑结构的采暖、通风和空气调节设计,应符合现行国家标准《民用建筑供暖通风与空气调节设计规范》GB 50736 的有关规定。

11.1.2 圆竹结构与水、电、暖的配合应符合下列规定:

1 圆竹结构建筑的墙体结构厚度应满足水、电、暖的相关要求。水管可在墙体内的空间中设置;电 缆电线和暖气管道可从墙体中间穿越;暖 气片可以镶嵌在隔墙体内或单独走管线。

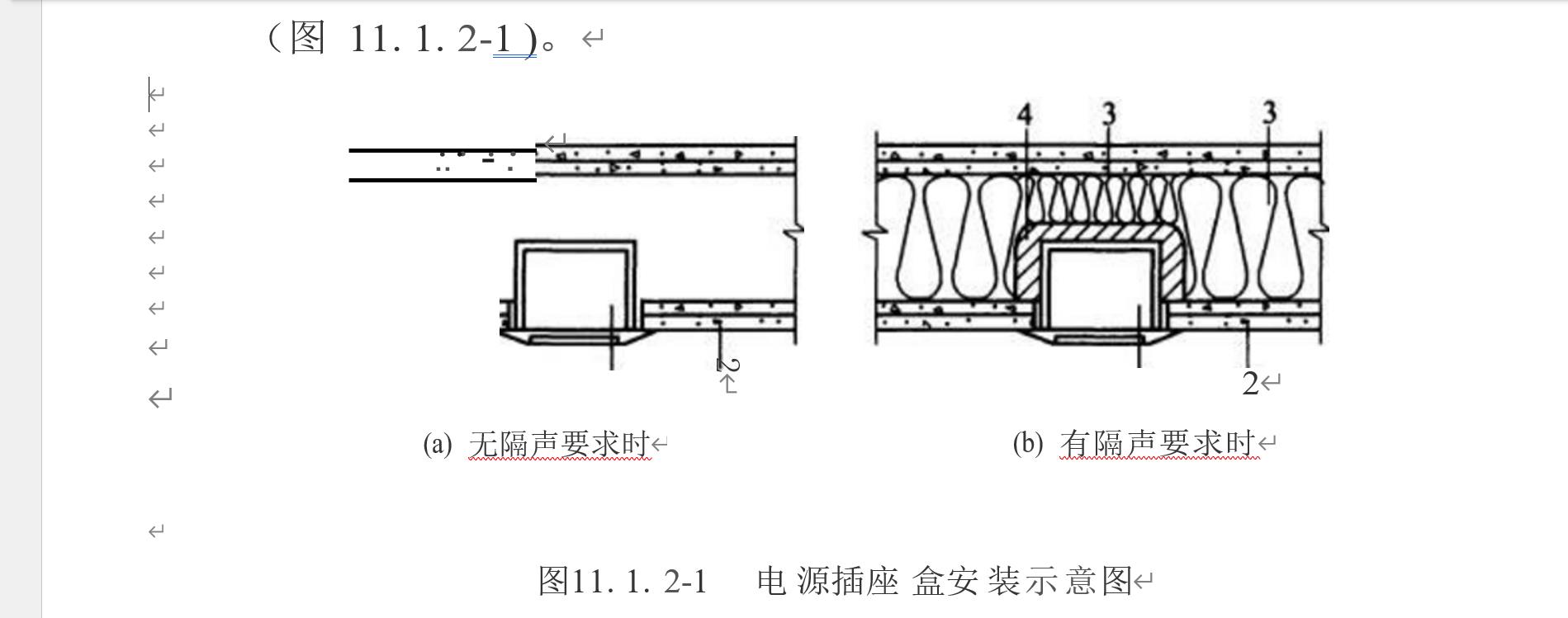

2 圆竹结构建筑墙体上安装电源插座盒时,插座盒宜采用螺钉固定在竹骨架上。墙体有隔声要求时,插座盒与墙面板之间宜采用石奋抹灰进行密封,插座盒周围的石膏覆盖层厚度不应小于10mm;或在插座盒两旁立柱之间填充符合隔声要求的岩棉(图 1. 2-1 )。

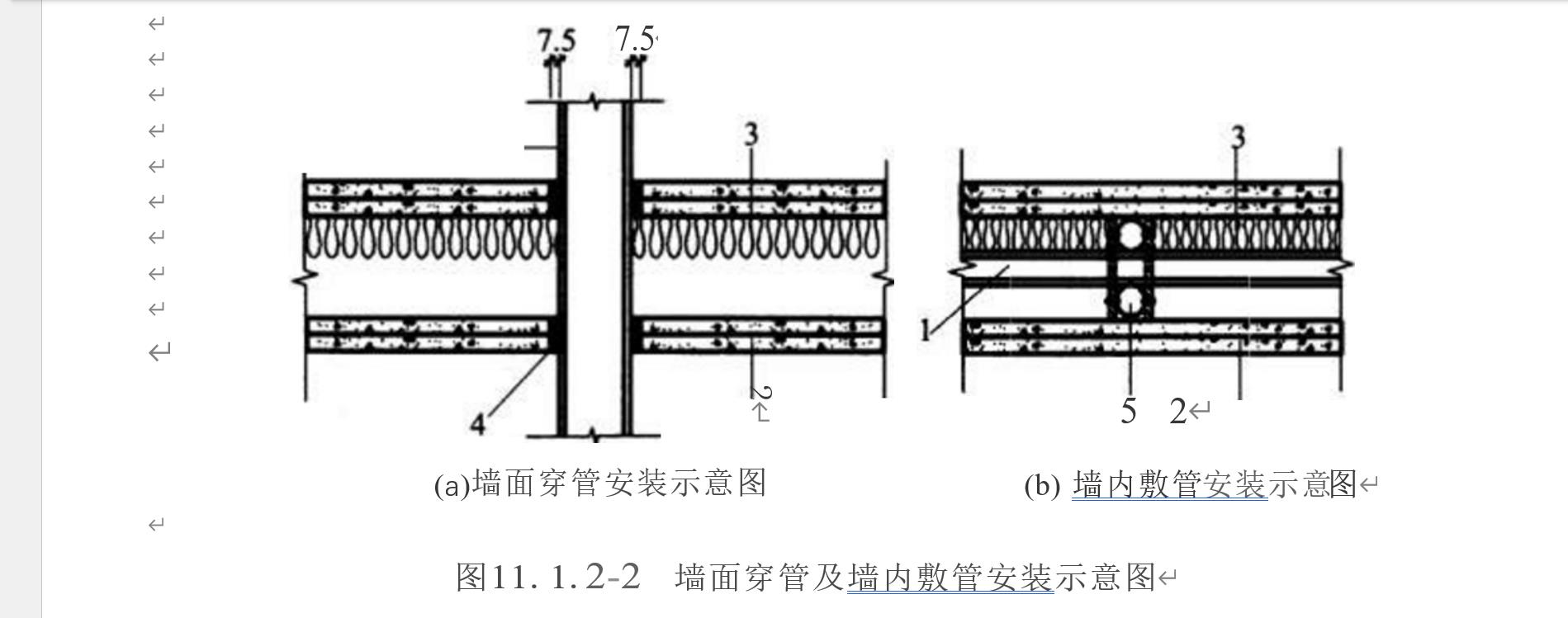

3 隔声要求不大于 50dB 的隔墙可允许设备管道穿越。需穿管的墙面板上应预先钻孔,孔洞的直径应比管道直径大 15mm,管道与孔洞之间的间隙应采用密封胶进行密封。管道直径较大或重址较重时,应采用铁件将管道固定在竹骨架上。当需在墙内敷 设电源线时 ,应将电源线敷于 PVC 管内,再将 PVC 管敷设在墙内。当 PVC 管俙穿越竹骨架时,可在竹骨架构件宽度方向的中间 1/ 3 区域内预先钻孔(图11. 1. 2- 2) 。

1    仵线泣一墙面板;3 一 岩棉;4 一 密封胶心一竹骨架

11.2 电气和智能设计

11.2.1 电气设计应符合下列规定:

1  电气系统设计合理、布线整齐、负荷分配均匀,相序应按顺时钟方向(面向插座),线路用防水插头插座连接,插头插座应符合现行行业标准《交流移动电站用三相四级插头插座》J B/ T 2729 的有关规定,各导线有不易脱落的明显标志;

2  当空气相对湿度为 45% – 75% ,环境温度为 1.5 c  ~  35  c时,室内电气系统各回路对地及相互的冷态绝缘电阻值不应小于2MO;

3  接地系统应采用中性点接地并与总配电设备相连接的重 复接地装置。l kV 以下系统重复接地电阻不应大于100 。当土壤电阻率大于 1000 m 时,接地体周围应进行化学处理并使接地电
