您当前的位置:首页 » 技术支持,行业规范 » 圆竹结构建筑技术规程-6.3 墙体设计

圆竹结构建筑技术规程-6.3 墙体设计

作者:admin 发布时间:2020-08-03 浏览次数:3,987次

6.3.1  墙体未开洞时,应按整片剪力墙设计,并布设X型钢带。当开洞时,墙体应在洞口两侧分别进行计算。

6.3.2  在承载能力极限状态计算时,X型钢带的受拉承载力,应按下式验算:

公式中:f——X型钢带的抗拉强度设计值(N/mm2),按现行国家标准《钢结构设计规范》GB 50017的有关规定确定;

N——抗剪承载力设计值,可根据其所在剪力墙所受剪力及X型钢带的水平夹角计算;

An——X型钢带的净截面面积(mm2),应扣除自攻螺钉引起的截面削弱。

6.3.3  楼层水平位移,可按下式计算:

式中:△u——楼层层间位移;

V——楼层总剪力;

K——楼层总侧向刚度。

6.3.4  在竖向荷载作用下,墙体设计主要为单片柱的设计,楼面重力荷载宜均匀分配到每根单片柱上。对于底层位于X型钢带端头部位的单片柱,在风荷载或地震作用下引起的拉力应验算。当单片柱产生拉力时,应验算圆竹柱和基础连接的抗拉承载力。

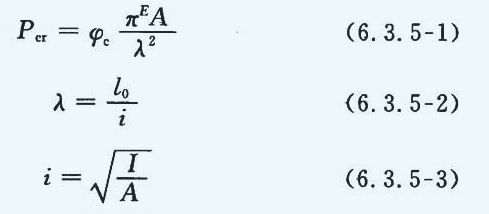

6.3.5  单片柱的抗压承载力可取单根圆竹柱抗压承载力的两倍。单根圆竹柱的抗压承载力可按下列公式计算:

式中:Pcr——单根圆竹柱的抗压承载力设计值(N);

E——圆竹的弹性模量(N/mm2);

A——圆竹截面的面积(mm2);

λ——圆竹柱的长细比;

l0——圆竹柱的计算长度(mm);

i——圆竹截面的回转半径(mm);

I——圆竹截面的惯性矩(mm4);

φc——考虑侧向支撑的折减系数,取0.7~0.9。

6.3.6  验算单片柱或其他轴压构件的受压稳定或受压承载力时,其计算长度l0取为单片柱高度或构件的长度。
