圆竹结构建筑技术规程-6.2 楼盖设计

作者:admin 发布时间:2020-08-01 浏览次数:4,195次

6.2.1  楼面梁上部应铺设结构用竹胶合板,并采用固定件与梁固定,其板材厚度不宜小于20mm。当楼面梁采用圆竹梁时,其上铺设的结构用竹胶合板或其他结构板厚度宜在25mm~50mm之间。

6.2.2  楼面梁和屋面梁宜采用竹组合梁。当楼面梁采用圆竹时,可用3根或3根以上的圆竹合并组成一根梁构件,并用钢箍将圆竹组合梁固定套紧,箍筋间距不宜大于600mm(图6.2.2)。

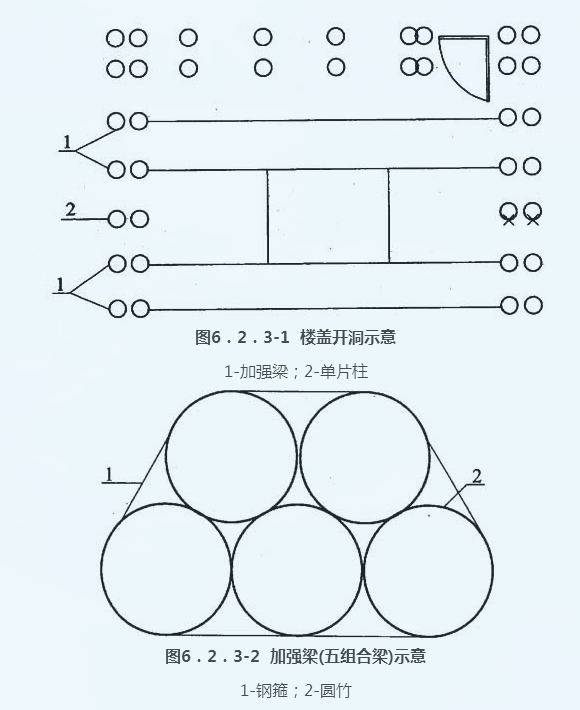

6.2.3  在楼盖平面内应具有较大的刚度和整体性,并宜少开洞。洞口尺寸小于600mm时,开洞处可不作加强处理;洞口宽度大于600mm时,开洞四周的梁应根据计算确定,并采用3组或3组以上的竹组合梁进行加强(图6.2.3-1、图6.2.3-2)。

6.2.4  跨度超过3.2m的梁,应采用竹组合梁,木梁或钢梁。

6.2.5  楼盖的构造应符合本规程第9.4节的相关规定。

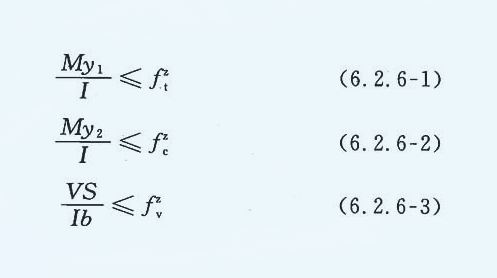

6.2.6  竹组合梁的抗弯强度应满足下列公式:

公式中:M——楼面梁的弯矩设计值(N·mm);

I——楼面梁截面的惯性矩(mm4);

y1——楼面梁下边缘到形心轴的距离(mm);

y2——楼面梁上边缘到形心轴的距离(mm);

fzt,fzc,fzv——圆竹的抗拉强度设计值、抗压强度设计值、横纹抗剪强度设计值(N/mm2);

b——截面宽度(mm);

V——楼面梁的剪力设计值(N);

S——剪切面以上的截面面积对中性轴的面积矩(mm3)。

b——截面宽度(mm);

V——楼面梁的剪力设计值(N);

S——剪切面以上的截面面积对中性轴的面积矩(mm3)。

6.2.7

竹组合梁的挠度,应按下式验算:

公式中:w——构件按荷载效应准永久组合计算的挠度(mm);

[w]——受弯构件的挠度限值[w](mm),取1/200。

6.2.8  进行挠度和稳定验算时,圆竹构件的有效直径及厚度可取圆竹的平均值。进行抗弯强度验算时,验算截面可取弯矩与截面的最不利位置。
