▎竹建筑防火与隔声设计
1 圆竹结构建筑的防火设计除应符合本规程外,尚应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。
2圆竹结构建筑墙体的墙面板、填充材料、密封材料及其他竹建筑材料的防火性能均不应低于难燃性B1级,并应符合下列规定:
(1) 当墙体作为分户墙、房间隔墙及过道墙时,应设置双侧单层防火墙面板,防火墙面板内填充防火保温材料(图2-1、图2-2)。

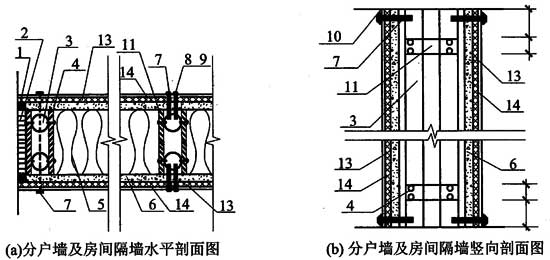

图2-1 分户墙及房间隔墙防火构造方式一
图2-2 分户墙及房间隔墙防火构造方式二
1-密封胶;2-聚乙烯密封条;3-圆竹;4-自攻螺钉或螺栓;5-岩棉毡(密度28kg/m3);6-墙面板(纸面石膏板);
7-墙面板连接螺钉;8-墙面板连接缝密封材料;9-墙面板连接缝密封纸带;10-建筑物的柱、楼板;
11-横撑;12-A级防火板(可选用岩棉板等);13-铺网(可选用钢筋网、网格布);14-A级防火砂浆
(2)当组合墙体作为外墙时,应设置双侧双层防火板材,另装饰板材也应采用防火性能不低于难燃性B1级材料(图2-3、图2-4)。

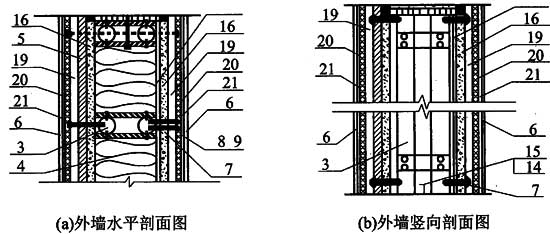

图2-3 外墙防火构造方式一

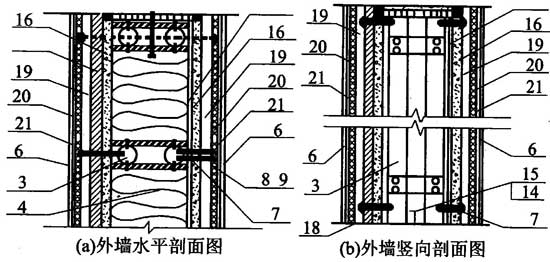

图2-4 外墙防火构造方式二
1-密封胶;2-聚乙烯密封条;3-圆竹;4-岩棉毡;5-外墙面板(防水型纸面石膏板);6-外挂装饰板;
7-墙面板连接螺钉;8-墙面板连接缝密封材料;9-墙面板连接缝密封纸带;10-建筑物的柱、楼板;
11-销钉;12-塑胶垫;13-自钻自攻螺钉或螺栓;14-竹骨架钉;15-塑胶薄膜;16-内墙面板;
17-隔汽层;18-通风气缝;19-A级防火板;20-铺网(可选用钢筋网、网格布);21-A级防火砂浆
(3) 门窗要设置内外双侧防火措施,在窗框两侧均采用防火板材。窗洞板应采用A级防火板材(图2-5、图2-6)。

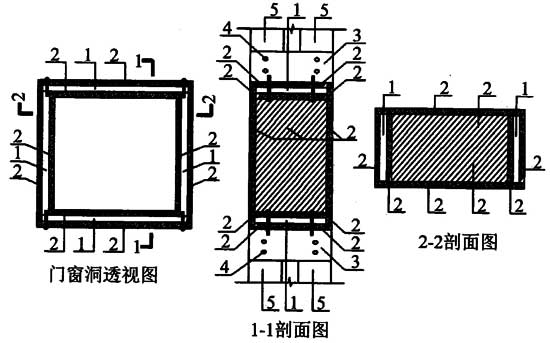

图2-5 门窗防火构造方式一
1-门窗木材;2-A级防火板;3-横撑;4-直铆钉;5-竹龙骨

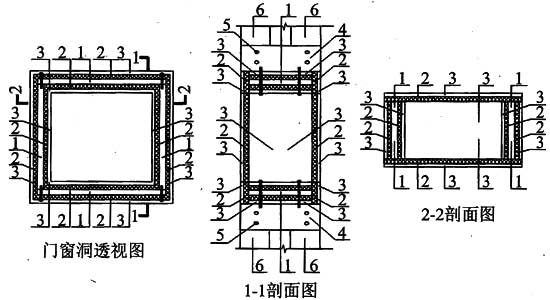

图2-6 门窗外墙防火构造方式二
1-门窗木材;2-铺网;3-A级防火砂浆;4-横撑;5-直铆钉;6-竹龙骨
▎消防设施
1 每层均应配备泡沫灭火器和消防水桶,保持消防水桶24小时有水,且配备有水瓢用于消防。
2 墙体中电线电缆穿管宜用铁管。每个居住单元必须安装过电保护器。
▎隔声设计
1 根据隔声要求,墙体隔声级别应按表1分为7级。

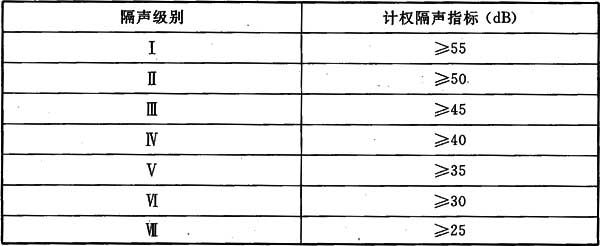

表1 墙体隔声级别
2 未规定的应按现行国家标准《民用建筑隔声设计规范》GB 50118的规定执行。
3 墙体根据功能要求,应符合表3的规定:
表3 墙体功能要求的隔声级别
4 设备管道穿越墙体时,对管道穿越空隙以及墙与墙连接部位的接缝间隙应采用隔声密封胶或密封条,隔声标准应大于40dB。
5 在墙体中布置有设备管道时,设备管道应设有防振、隔噪声措施。
