何陋轩竹结构节点构造分析

作者:admin 发布时间:2021-08-12 浏览次数:5,616次

何陋轩位于方塔园之东南角的竹林深处、古河道畔的小岛上。此轩为著名的建筑家、同济大学教授冯纪忠先生的杰作。

纵观国内外现有原竹建筑,其节点的构造体系大致可以分为以下四类:棕绳(篾笆)捆绑、铁钉固定的节点、竹(木)材的穿斗式节点以及钢构件连接的节点和钢板连接的节点。何陋轩中的竹节点就采用了棕绳捆绑、钢构件连接的方法:

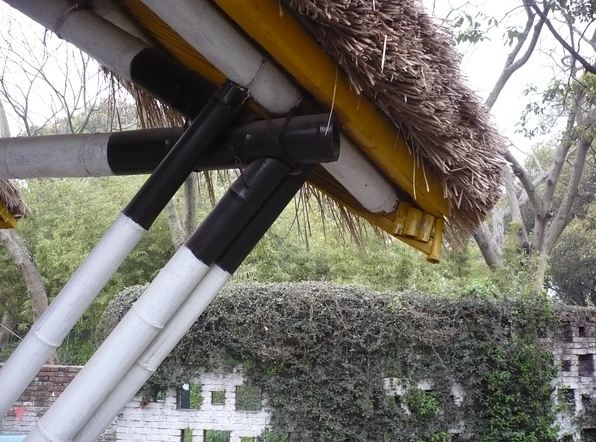

如图一

①何陋轩中很多地方都采用了棕绳捆绑的方法来连接竹子构成节点。梁是一根完整的竹子,而与梁相接的柱则是两根或几根短竹,它们之间的连接就是依靠棕绳。在短竹与梁相接的地方挖小洞,使棕绳能够穿过这些洞,从而使柱与梁得以固定(如图1)。因为何陋轩屋顶采用的是稻草,所以整个屋顶的重量不是很大,传递到棕绳上的力也不是很大,而且何陋轩中的棕绳在使用前应该经过油渍,所以有了一定的韧性和力度,所以棕绳可以承受住。

如图2

②另一种方法就是钢构件连接。在何陋轩中,这种方法多用于接近基地部分几根竹的固定连接。此节点处由锚栓、螺帽、金属垫圈、橡胶垫片等配合紧固。该处的支撑原竹一端直插与地面连接的金属杯口,并用水泥砂浆灌注(如图2)。这种钢构件装配式节点连接牢固,同时具有防虫、抗水、抗劈裂等优点。

方塔园中的何陋轩内的竹节构非常耐人寻味,与木构架相去不远,与钢架似乎更近,但材质迥异。何陋轩既继承了中国传统的木构架,又极富现代感,而何陋轩之中最引人注目的就是那用竹子把整个大屋顶撑起来的柱网和竹节构之中那一个个节点了。

因为竹子为空心结构,中空而尖削度大,不易加工,防火较难处理,节点连接刚度难于保证,柱网中的每根竹子上均涂上了黑白相间的颜色的漆,在竹子相连接的地方也就是节点的部分全部涂上了黑色,其余部分全为白色,这样就让人能一下清楚地看出整个何陋轩的柱网的节点构造,十分清晰。

何陋轩采用的材料都是竹子,竹材材质具有强度高、韧性好、纤维长、纹理直的特点。虽然采用的材料都是竹子,但整座建筑看起来十分稳固,原因就在于那一个个节点和由节点相连的竹子所构成的三角形稳定结构。

除此之外何陋轩中的节点构造还很复杂,正是这许许多多的节点构成了这样一件建筑杰作,这就是何陋轩——四坡顶弯屋脊形式,毛竹梁架,大屋顶,茅草屋,方砖地坪,四面环水,弧形围坪,竹椅藤几,古朴自然,与四周竹景互相交融,融为一体,浑然天成而别有风致。
