安徽黄山市:悬岸飞桥 竹景观
项目档案
- 【项目名称】:悬岸飞桥
- 【建筑设计】:上海来建筑设计事务所 马科元
- 【深化施工】:上海境道原竹建筑设计工程有限公司
- 【项目地址】:安徽黄山市祁门县闪里桃源村
- 【建成时间】:2018年12月
- 【建筑规模】:一座
桥,在传统中国,是一种饱含“情”与“志”的标志物。一方面,在乡村造桥是一种功德或是纪念;另一方面,“桥”是一种诗情的想象,在传统山水画的谋篇中,是整个画境的入口和起点。不只是物本身,桥是一个可以入画的艺术形象,造桥是一个福祉于民的社会事件。

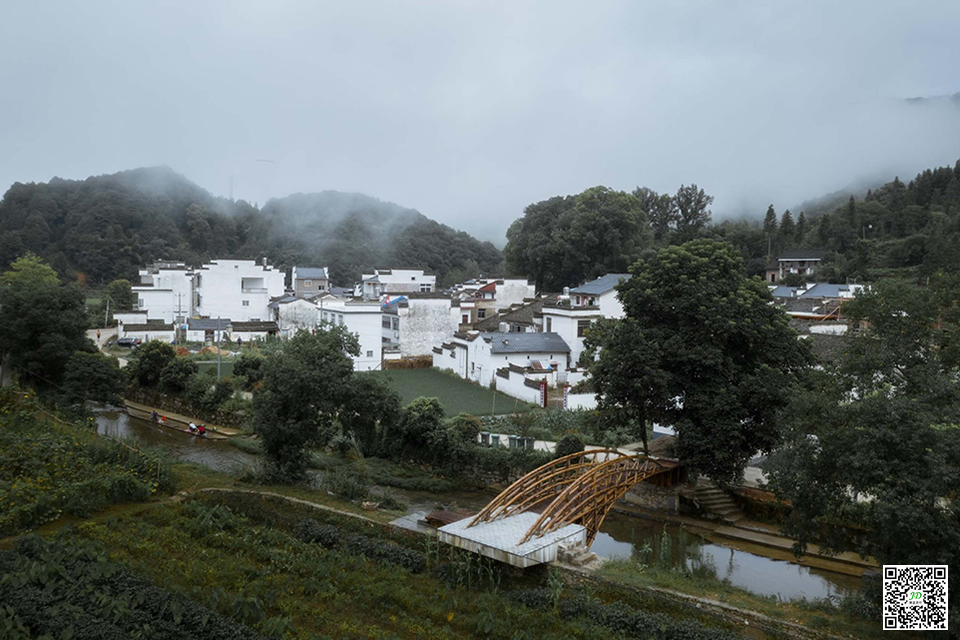

项目的场地位于安徽祁门县桃源村。一条10米宽的水系贯穿村头村尾,阻隔了村落和农田。为了便于村民去田间耕作,需要增加一座人行桥。水系是居住和劳作的分界线,而桥则是通向田园山野的入口。后山上,毛竹密布。用竹子建造,材料本身取之于自然,为人所用,是一种在地的营造。
如何实现一个跨度为10米的桥梁,简支梁桥和拱桥是最适合的结构选型,但是河岸一侧,桥头正对两棵树,若要做成桥基础无疑会破坏树根,为了避免影响树,选择了悬臂梁结构。

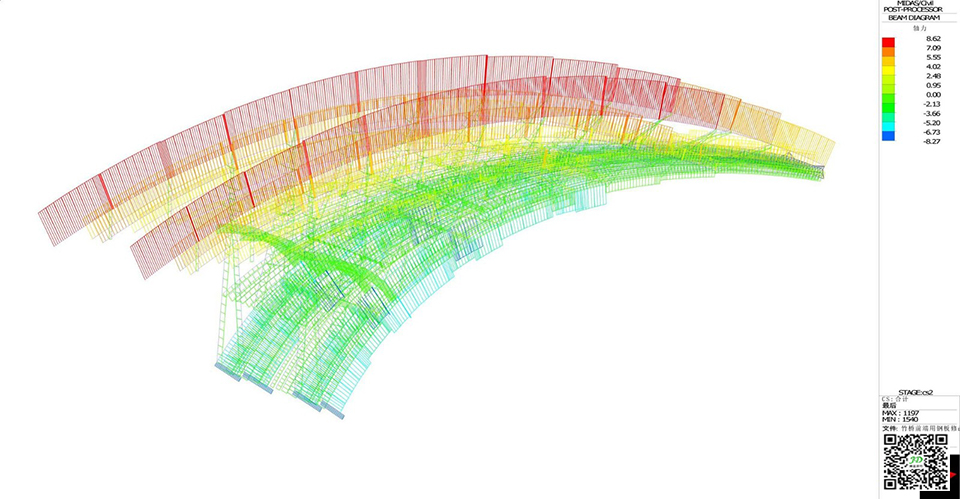

德国结构力学家库尔曼,在1866年就绘制了一张悬臂梁的结构主应力轨迹线。可以看到一个受到均布荷载下的悬臂梁,可以将其复杂的应力简化为图中的轨迹线,即当我们沿着应力线布置成仅仅受拉或者受压的二力杆,则达到了结构的最大效率。这也是后来工程师对结构构件进行格构化的依据和方法,比如造于1890年的福斯湾大桥即是一种钢结构桁架悬臂梁

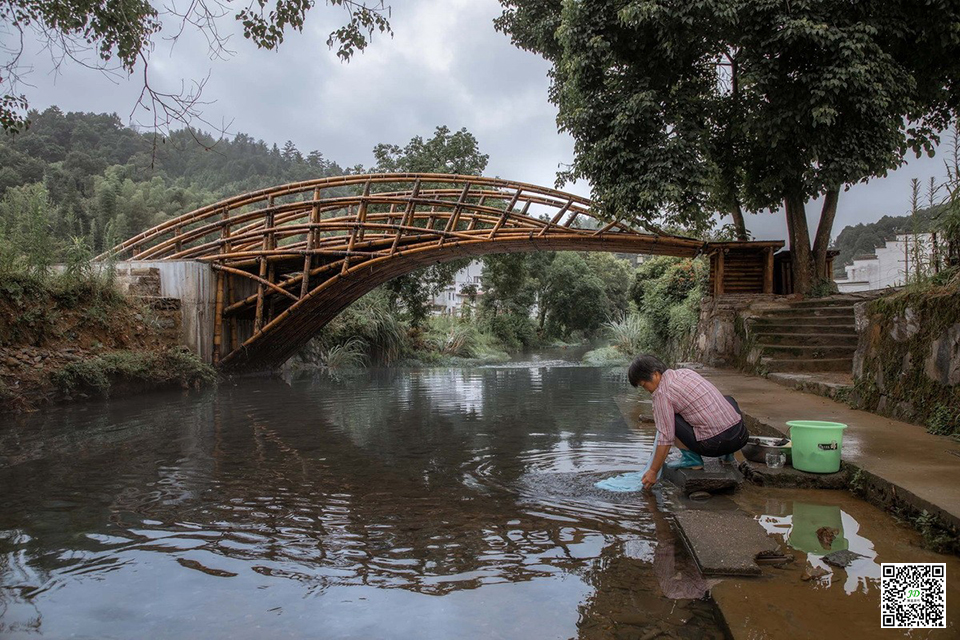

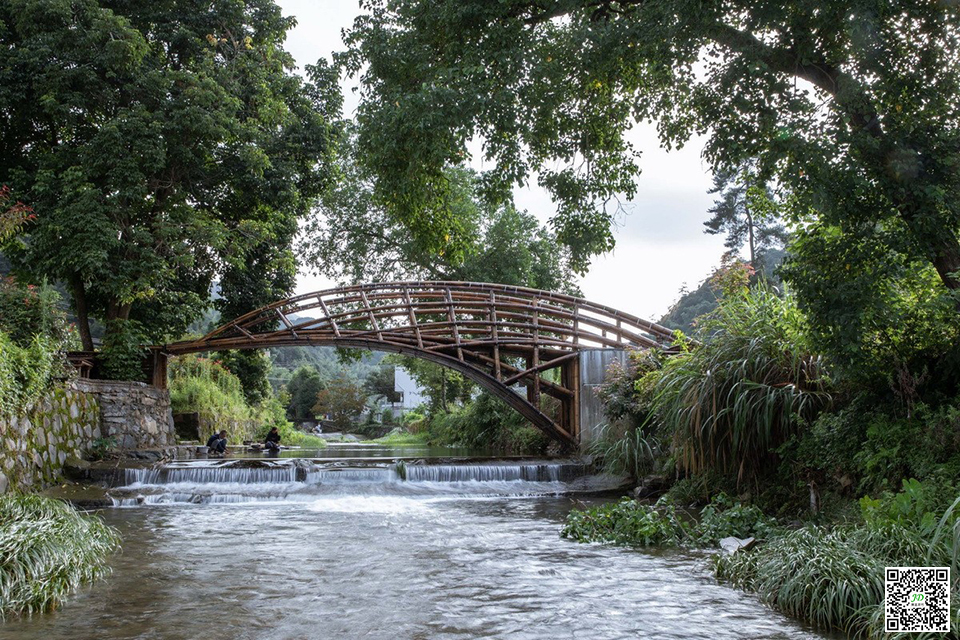

最终,竹构悬臂桥,仅靠竹子的力量,自一岸飞架而出,直达对面,形成悬岸飞桥的画面。桥的端头同对岸脱开,犹如“断桥”,强化了悬臂这一结构形式的奇观感,形成了一种因结构张力而产生的戏剧性。
境道原竹13年高端竹结构企业,专业为:竹结构、竹建筑、竹装饰、竹景观等竹艺工程提供,竹结构相关咨询、竹结构设计深化、原竹材料生产、项目竹编建筑管理等一系列服务。致力为客户提供卓越的一站式体验.电话400-8866075 021-58665611。
版权声明:本案例图片版权归我公司所有,禁止任何商业用途转载!
